付加価値の高い提案を早期に実現する「設計BIMツール」

FEATURES01

より高度なシミュレーションの早期実施、多角的視点での設計検証が可能に

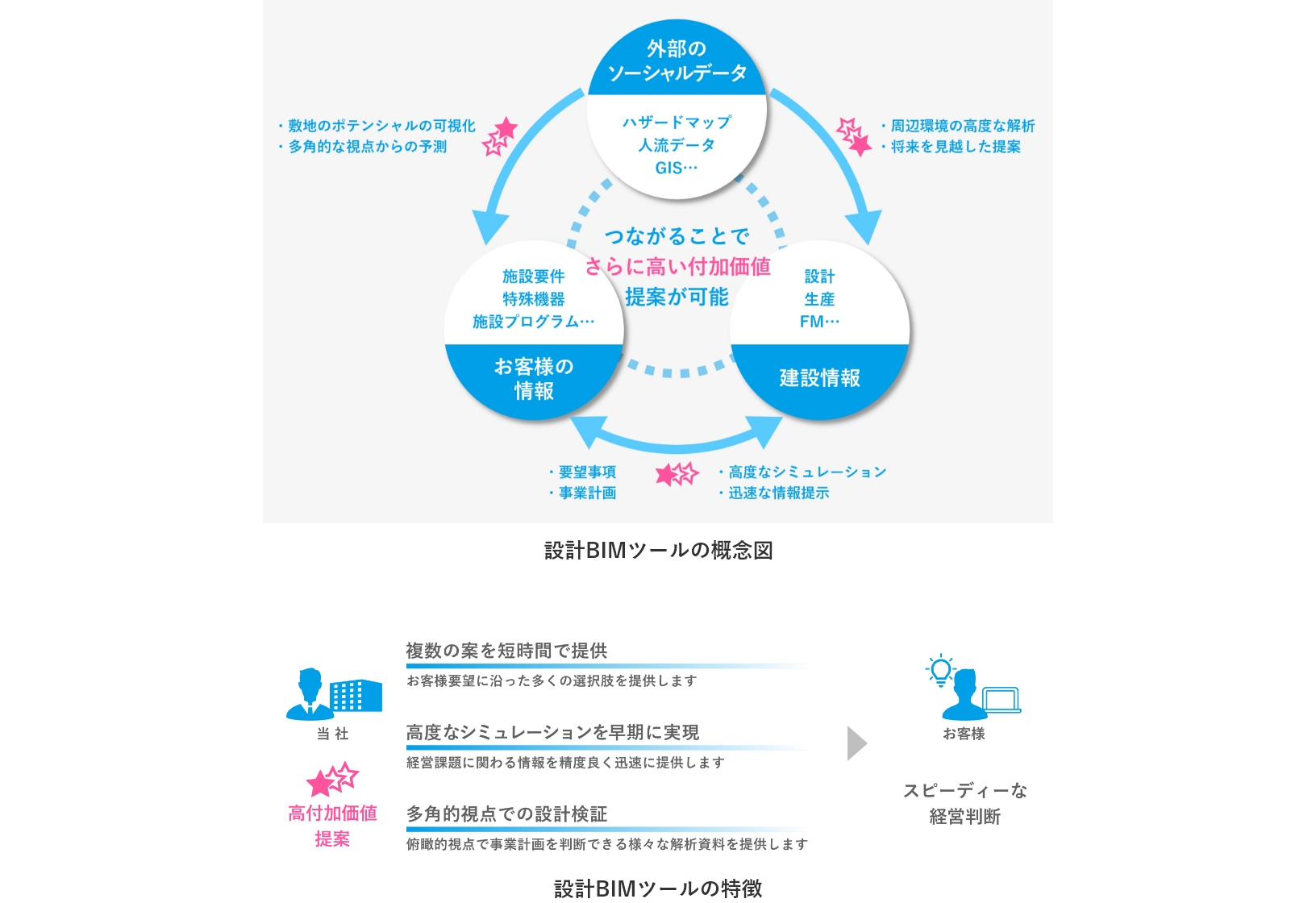

「設計BIMツール」は、お客様の要望に沿った複数の設計提案を短時間で提供し、お客様がイメージしやすい形で、データとしても提供できます。また高度で様々なシミュレーションをプロジェクトの早期に実施し、建築・構造・設備の設計者が作成したBIMモデルを相互に参照し、検証することで、お客様にスピーディーに、より付加価値の高い提案を行ない、お客様が事業計画を推進するにあたって必要となる意思決定をサポートしていきます。

FEATURES02

一般的なBIMの課題

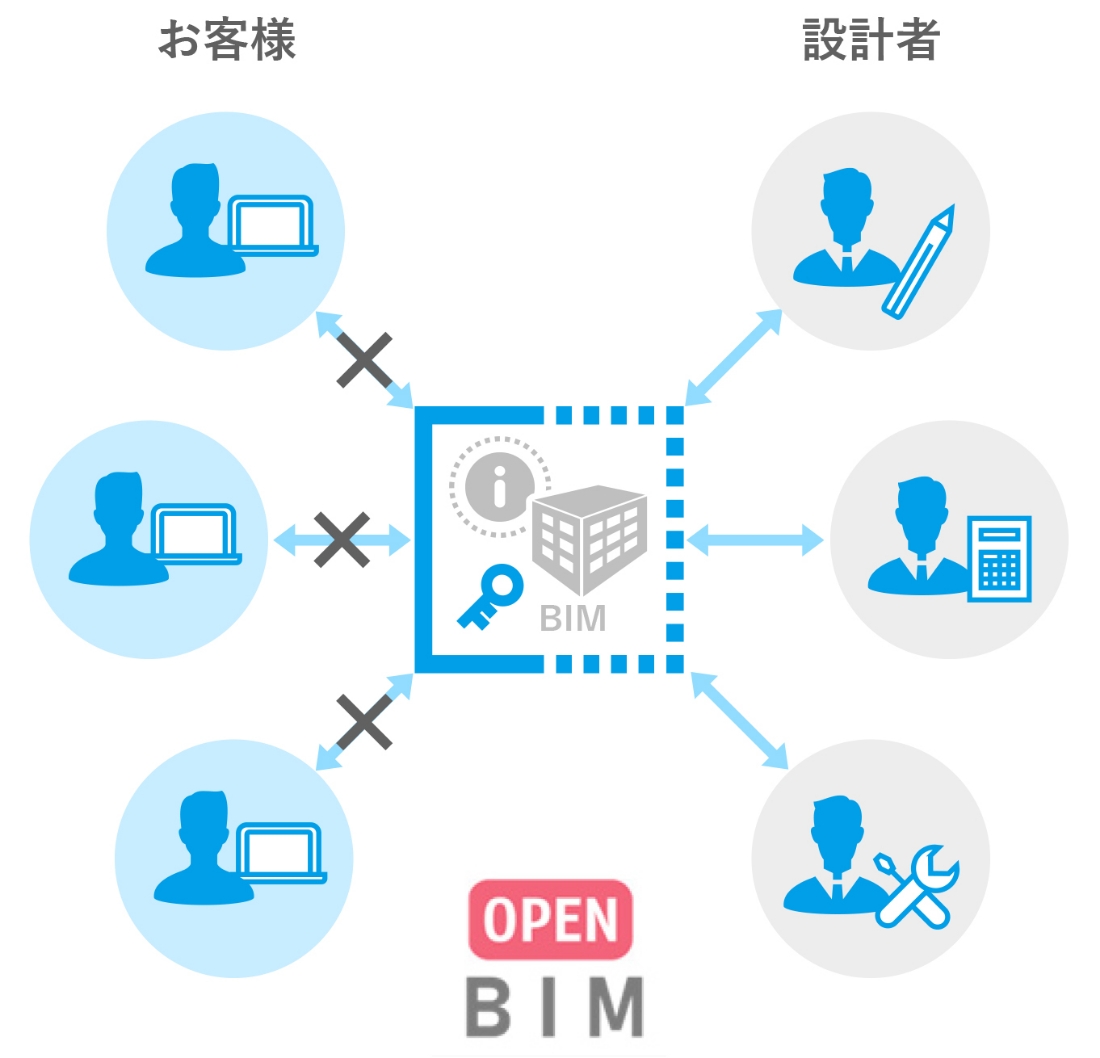

BIMは、パソコン上に作成した3次元の建物デジタルモデル（形状）に、敷地情報、インフラ条件や仕上、各室仕様などのデータ（情報）を追加し、建築の設計・施工から維持管理までのあらゆる工程で情報を活用するものです。平面ではイメージしにくい建物を立体的、視覚的に見ることができるため、完成後の建物を具体的にイメージしやすくなります。ただし、そのためには専用のBIMソフトやビューアーが必要でした。
また、一般的なBIMを活用していても、お客様とは設計図書で合意形成を図っているため、お客様の意思決定に有益な情報をデジタルデータで提供することができませんでした。さらに敷地情報やインフラ条件などのソーシャルデータとの連携ができない課題もあり、お客様へスピーディーに高付加価値な設計提案を行なうことができませんでした。

これまでのBIMツール

FEATURES03

建築DX化を加速させる「設計BIMツール」

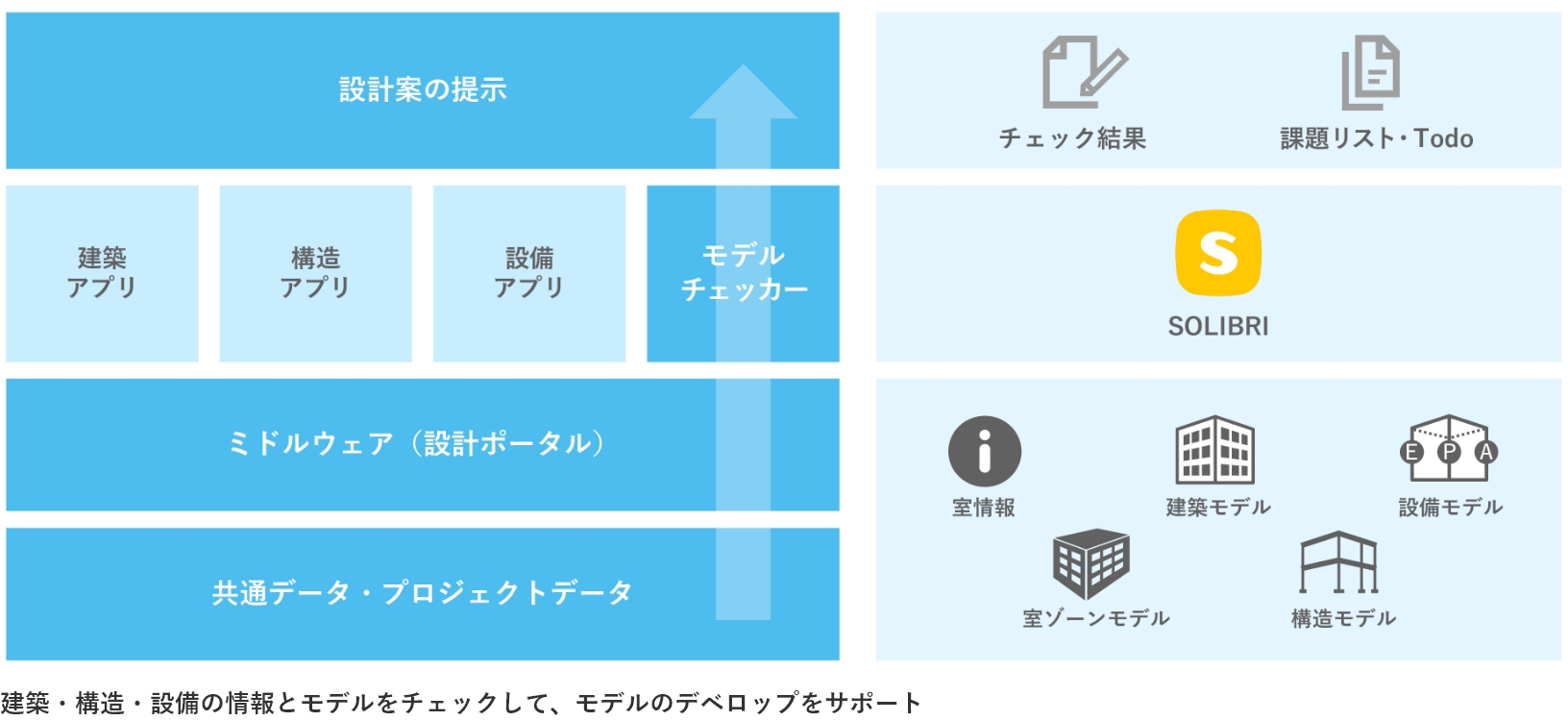

本ツールは、「情報」と「形状」をクラウド上で管理する「設計ポータル」※1、建築、構造、設備などの各種アプリケーションからする「設計アプリケーション」※2、作成されたBIMモデルの品質を自動チェックする「モデルチェッカー」※3の3つのソフトウエアで構成される、建築DXを加速させるツールです。

「設計ポータル」での情報共有

※1「設計ポータル」

「設計ポータル」上では、お客様からいただいた各室仕様などの要望や設計図書に記載していた敷地情報、インフラなどの与条件を、アクセス制限をかけてプロジェクト関係者内で、クラウド上の「情報」として共有していきます。敷地やインフラなどに関する情報は、設計ポータル上で外部のソーシャルデータと連携させているため、情報の取得やデータ入力等の省力化が図れます。
BIMソフトで作成された建築、構造、設備に関する建物の「形状」データは、「設計ポータル」にアップロードされます。

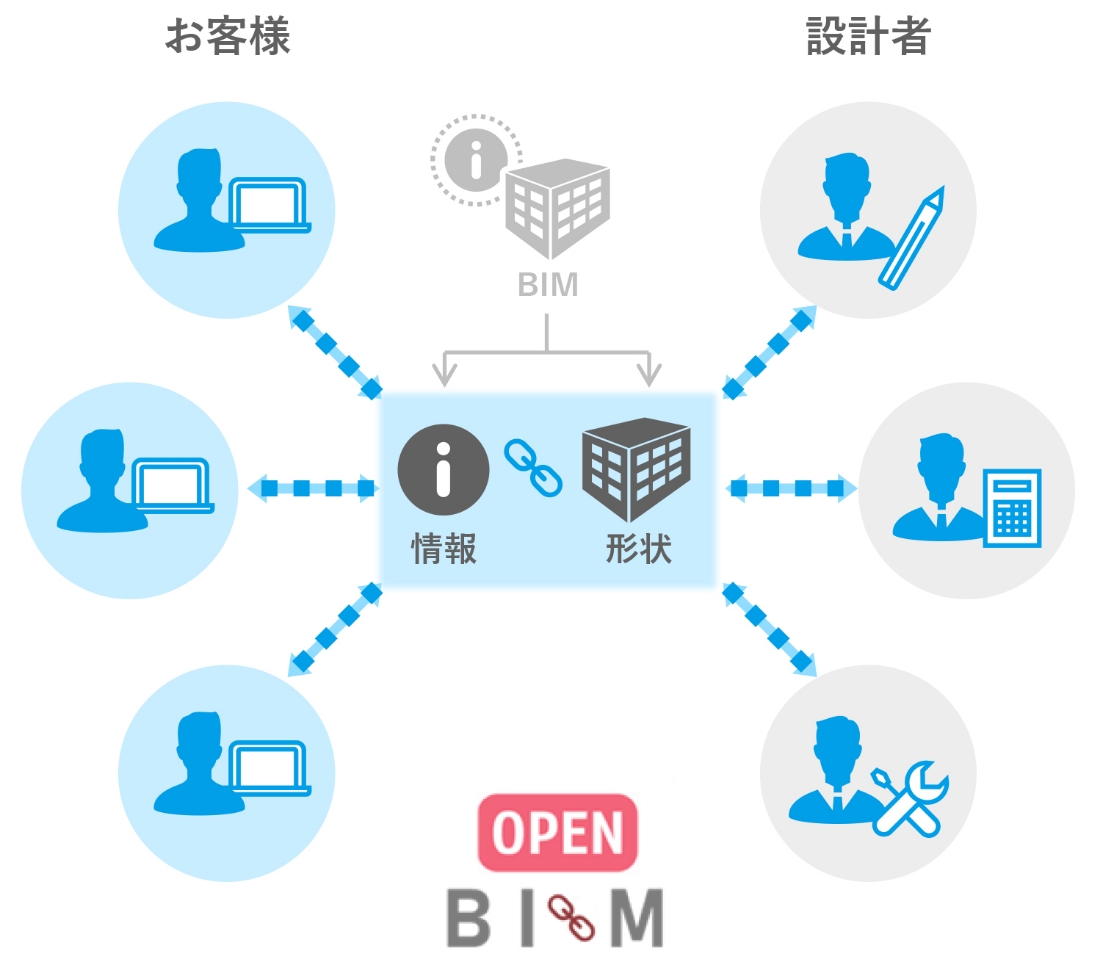

「設計ポータル」に集約された「情報」と「形状」に関わるデータは、クラウド上で一括管理していきます。専用のBIMソフトやビューアーは不要で、一般のブラウザーを使用してWEBページ上で閲覧・操作することが可能となります。
「設計ポータル」で建築、構造、設備に関する情報を一括管理していくことで設計者が最新の情報を常に共有・活用できるようになりました。「設計ポータル」上のデータは、必要に応じて、お客様と共有することも可能です。

※1「設計ポータル」

「設計ポータル」上では、お客様からいただいた各室仕様などの要望や設計図書に記載していた敷地情報、インフラなどの与条件を、アクセス制限をかけてプロジェクト関係者内で、クラウド上の「情報」として共有していきます。敷地やインフラなどに関する情報は、設計ポータル上で外部のソーシャルデータと連携させているため、情報の取得やデータ入力等の省力化が図れます。
BIMソフトで作成された建築、構造、設備に関する建物の「形状」データは、「設計ポータル」にアップロードされます。
「設計ポータル」に集約された「情報」と「形状」に関わるデータは、クラウド上で一括管理していきます。専用のBIMソフトやビューアーは不要で、一般のブラウザーを使用してWEBページ上で閲覧・操作することが可能となります。
「設計ポータル」で建築、構造、設備に関する情報を一括管理していくことで設計者が最新の情報を常に共有・活用できるようになりました。「設計ポータル」上のデータは、必要に応じて、お客様と共有することも可能です。

※2「設計アプリケーション」

「設計アプリケーション」には、開発した建築、構造、設備のアプリケーションがパッケージされていま。「設計ポータル」に入力された情報とこれらのアプリケーションを連動して稼働します。
これにより、ZEB検討、騒音シミュレーション、構造計算、設備計算、品質チェックなどを同じ情報から、同時並行で実施でき、様々なシミュレーションを早期に実現させることができます。

※2「設計アプリケーション」

「設計アプリケーション」には、開発した建築、構造、設備のアプリケーションがパッケージされていま。「設計ポータル」に入力された情報とこれらのアプリケーションを連動して稼働します。
これにより、ZEB検討、騒音シミュレーション、構造計算、設備計算、品質チェックなどを同じ情報から、同時並行で実施でき、様々なシミュレーションを早期に実現させることができます。

※3「モデルチェッカー」

「モデルチェッカー」は、「設計BIMツール」で作成したBIMモデルの品質をチェックするものです。建築・構造・設備の設計者が作成した各々のBIMモデルを重ね合わせ、モデルチェッカーを作動させることで、整合性や納まりなどを自動で確認することができます。

※3「モデルチェッカー」

「モデルチェッカー」は、「設計BIMツール」で作成したBIMモデルの品質をチェックするものです。建築・構造・設備の設計者が作成した各々のBIMモデルを重ね合わせ、モデルチェッカーを作動させることで、整合性や納まりなどを自動で確認することができます。

FEATURES04

「設計BIMツール」活用がもたらす効果

「設計BIMツール」を設計業務に活用することで、プロジェクトに関わる情報をリアルタイムかつ、分かりやすいかたちでのお客様を含むプロジェクト関係者と共有することができます。
また、建築・構造・設備について同時に様々な検証、シミュレーションを実施したうえで、お客様へプロジェクトの早期に付加価値の高い提案が可能となります。
