L字形に配置された建物を一体の免震構造とする「竹中Vフレーム免震構造」を２物件に初適用

国内トップクラスの免震マンションの設計・施工の実績がある竹中工務店（社長：宮下正裕）は、L字形一体構造の「竹中Vフレーム免震構造」（特許出願済み）を開発、大阪市北区の高層マンション「ロジュマンタワー梅田」「ファインクォーターシティ」に採用しました。

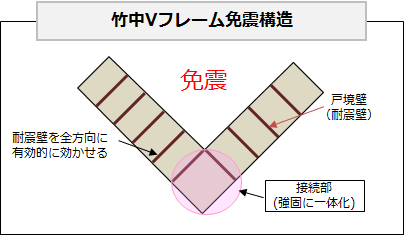

本開発の竹中Vフレーム免震構造は、L字形に配置された建物を一体の免震構造とすることで、２棟間にエキスパンションジョイントを設けることなく、一体の建物とするものです。

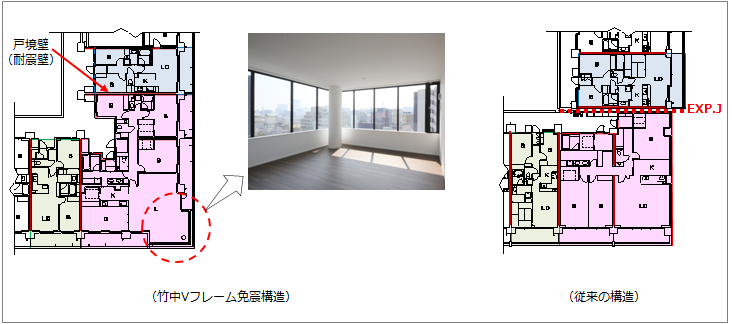

竹中Vフレーム免震構造では、Ｌ字形の建物全体を一体として、地震時の建物の揺れを小さくします。さらにL字形建物の要となる接続部をより強固にして地震力をスムーズに伝達させることで、２棟間をつなぐエキスパンションジョイントや可動金物をなくすことができ、コーナー部分において魅力的な角住戸を生み出し、多彩な住戸計画を実現することができます。

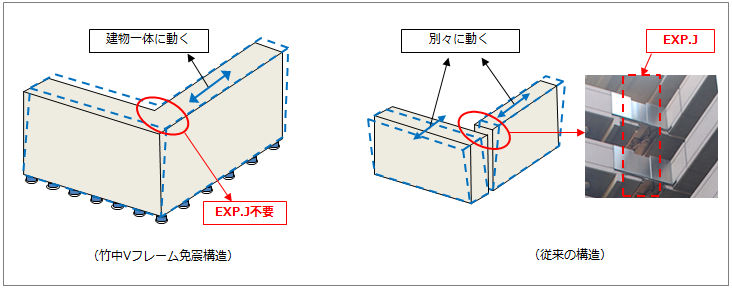

板状マンションは南向きと東向きにL字形に配置し、住戸に豊かな採光・通風・眺望を確保できるよう計画する場合が多くあります。この場合、住棟を２棟に分けてそれぞれを独立した建物として設計するのが一般的です。地震発生時には、各棟が別々に動くので、建物がぶつかったり、ねじれたりしないように2棟の間にはエキスパンションジョイントを設け、50~60cm程度のクリアランスの確保が必要になります。さらに各棟を免震建物とした場合は非常に大きなクリアランスが必要となります。開発した竹中Vフレーム免震構造ではL字形建物が一体として動き、エキスパンションジョイント部分の床段差処理や止水処理などが不要となり、外観的にもすっきりしたデザインとなります。

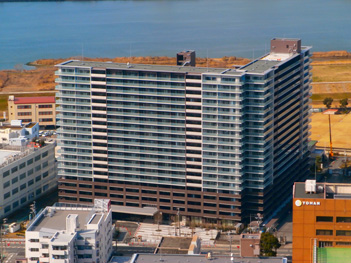

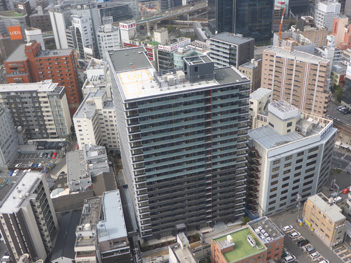

竹中Vフレーム免震構造の採用事例
