登録有形文化財「名古屋テレビ塔」の免震改修工事が完了～高さ180ｍ､ 4,000ｔの巨大鉄塔を建ったまま地中で持ち上げ免震タワーに～

竹中工務店（社長：佐々木正人）は、名古屋テレビ塔（名古屋市中区：1954年当社施工）の免震改修を主とする全体改修工事を完了しました。

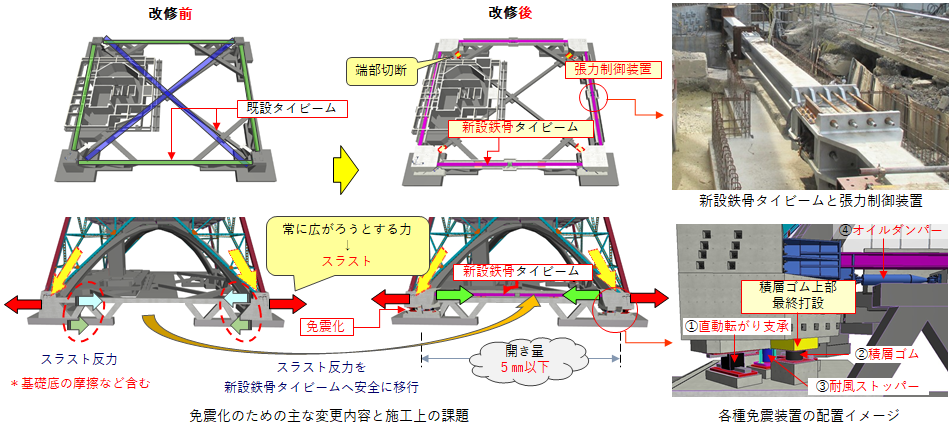

免震化の設計および監理は、株式会社日建設計（本社：東京、社長：亀井忠夫）により行われ、基礎柱脚部を切断し、免震装置を設置する工法が採用されました。これにより、基礎下面に設置の従来工法に比べ、掘削範囲など工事量を大幅に低減できるメリットがある一方で、裾広がりの形状に特有な「常に広がろうとする力（＝スラスト）」を既設の基礎梁から新設の鉄骨タイビームへと安全に移行しながら免震装置を設置するという過去に例をみない施工技術が求められました。その解決のために「張力制御装置： TCD（Tension Control Device）」を日建設計と共同開発し、施工時の張力を厳密に制御しながら免震化を完了するとともに、「完成後の塔脚スパン35mの広がりを5㎜以下に抑える」との厳格な設計与条件もクリアしました。（共同特許出願済み）

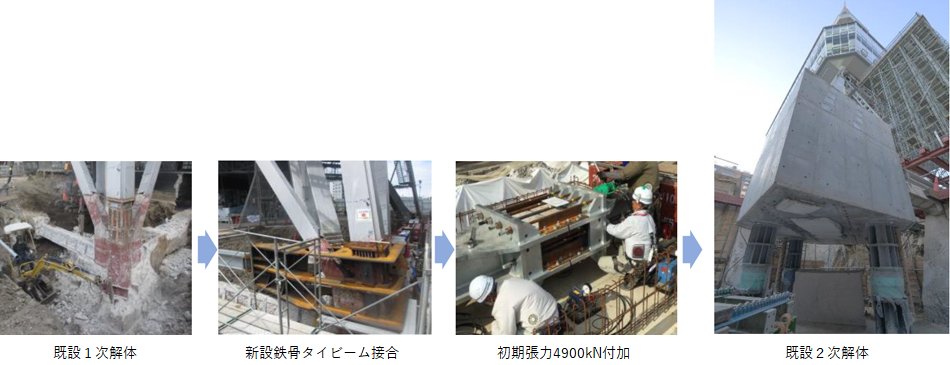

前述のスラストに対し既設の基礎や基礎梁が実際にはどのような力や割合で抵抗しているかを正確に把握することは、地盤抵抗など多くの不確定要素があるため不可能といえます。この不明確な力をどのように想定し「新設の鉄骨タイビームへの張力移行」と「免震装置の設置」の施工安全性を担保するかという点が施工計画の肝となりました。その解決のために、改修前の不明な基礎の水平拘束度を変化させながらシミュレーションを繰り返す独自の解析手法を考案しました。その結果、初期張力として4,900ｋN（約500ｔ）を加えることで既設部材を安全に切断可能となり、完成後の柱脚間の広がりも制限内に納まることをあらかじめ検証することができ、25の複雑な工程からなる施工を無事完了することができました。
