免震･制振技術の組み合わせで建物固有の課題を解決
－免制振
　ハイブリッド構造－

免震･制振技術を駆使するソリューション

竹中工務店はこれまで、一般的な免震･制振技術に加え、建物特有の課題を解決するための関連技術を開発してきました。ここでは、その中から2つをご紹介します。

上層階の揺れ＝「むち振り現象」をおさえる技術

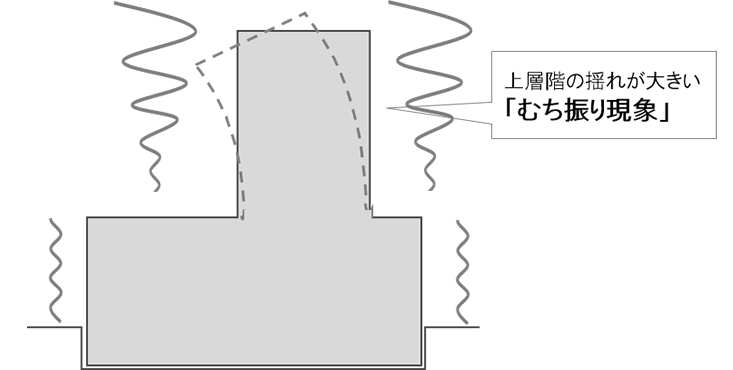

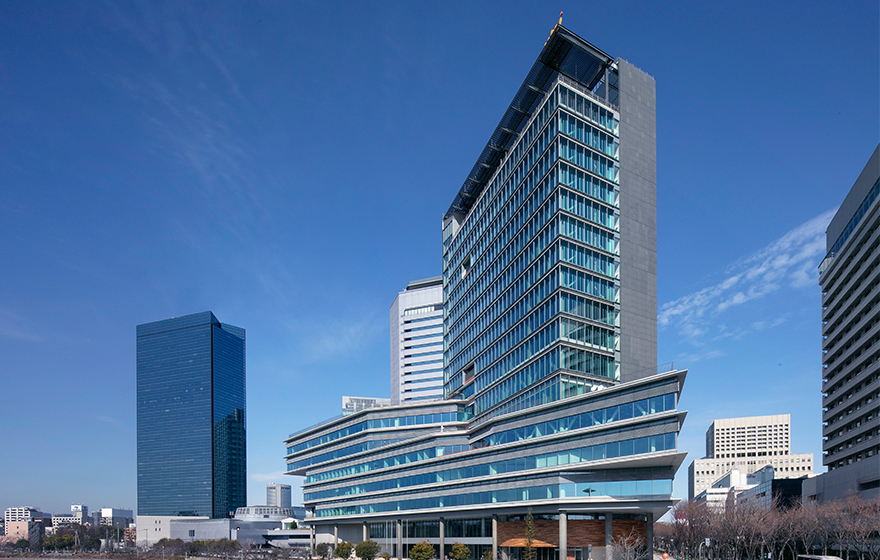

大きく広がる低層部と、細長い高層部からなる建物では、地震時に上層階ほど揺れが大きくなる「むち振り現象」が起きやすくなります。

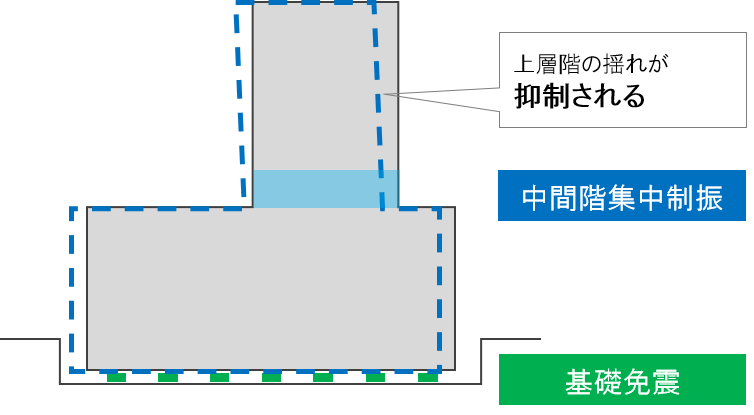

上記のような建物の場合、基礎免震だけでは、上層階の「むち振り現象」を抑えることができません。基礎免震に加えて、中間階に集中制振（制振ダンパー）を設けることで、上層階の揺れを制御できます。

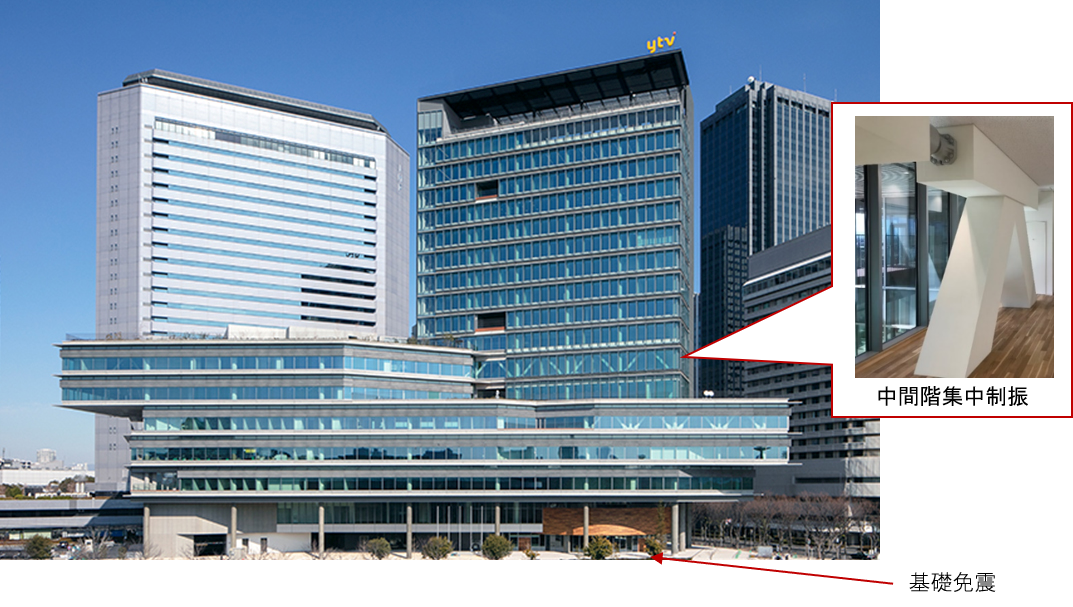

中間階に集中して制振ダンパーを配置するため、ほかの階を最大限に利用でき、執務スペースの動線や眺望を妨げません。
大地震時でも、建物や内外装の損傷を最小限に抑えるほか、什器や設備機器の転倒リスクが低下します。

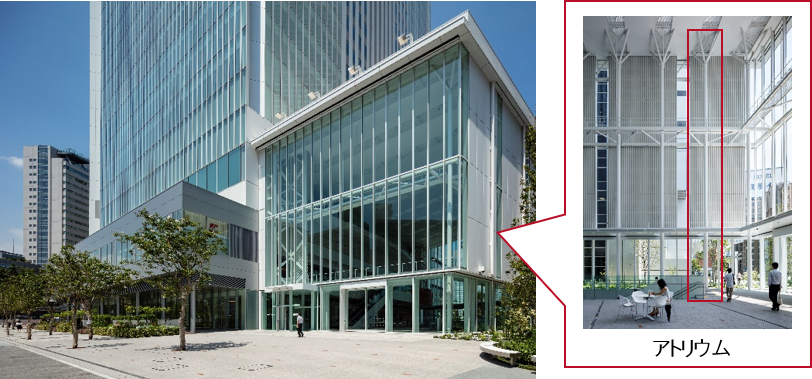

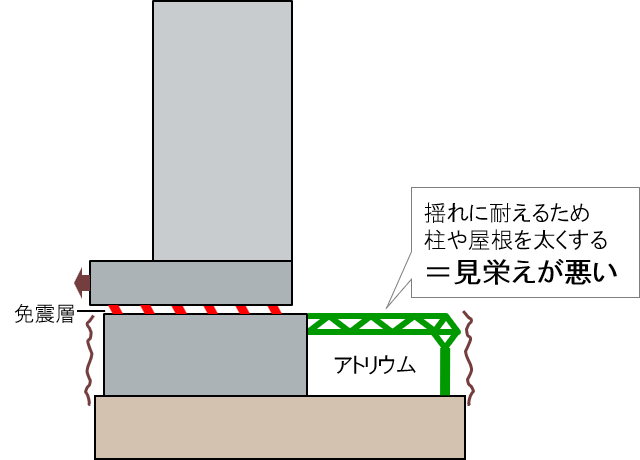

アトリウムを有する建物の中間階に免震層を設ける場合、アトリウムは免震層より下にあるのが一般的です。地震時のアトリウムの屋根の揺れを抑えるために、柱や屋根の部材を太くする必要があり、見栄えが悪くなるという課題がありました。

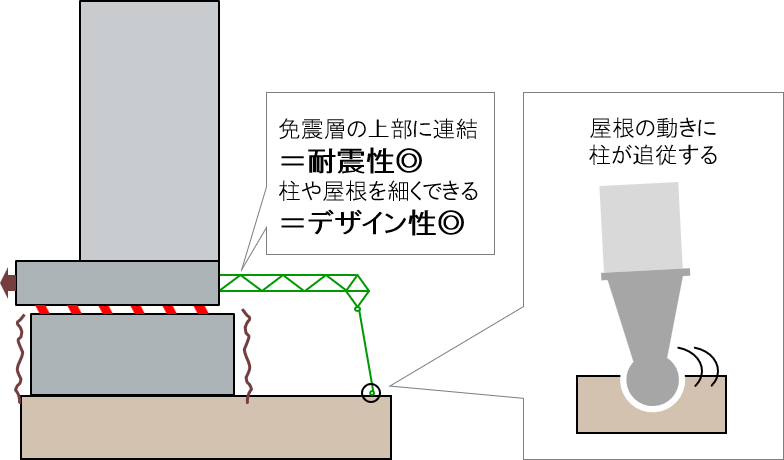

アトリウムの柱の上下の端にボールジョイントをつけ、屋根を免震層の上部に連結させます。ボール部分がクルクルと可動することで、ゆっくり大きく動く屋根に柱を追従させることが可能に。柱や屋根の部材を太くする必要がなくなります。また、免震層のレベルによらず、大きなアトリウム空間を設けることが可能になります。

新しい免震技術の取組みとして、他にも「THE免震ワイドレンジシステム」があります。
