BIMとiPadを用いた設備施工管理記録の作成・管理手法を新たに開発

株式会社竹中工務店（社長：佐々木正人）は、株式会社YSLソリューション（本社：神奈川県横浜市、社長：橋本隆司）と共同で、BIMとiPadを用いて設備工事の各種検査･試験の記録作成を行いデジタルで一元管理をする、新しい設備施工管理手法を開発しました。
これにより、当社ならびに設備協力会社の書類作成の省力化と、BIMとデジタルデータに基づく確実な施工エビデンスの記録・管理を実現し、生産性向上を図るとともに、建設現場の働き方改革の推進、建設業の魅力向上を目指します。

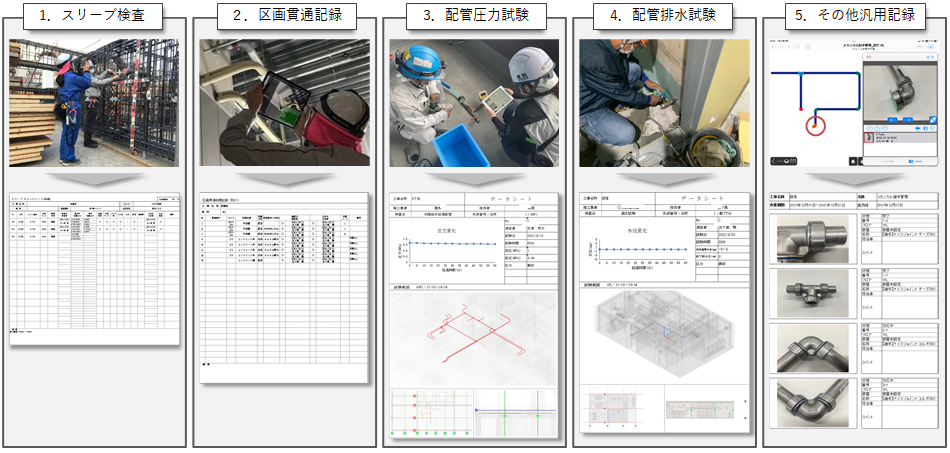

これまでの管理手法ではWindowsタブレット端末をハードウェアとして使用していましたが、新しい管理手法では、広く建設業界で導入されているiPadをハードウェアとして使用しました。またソフトウェアには株式会社YSLソリューション社の建設ドキュメント共有アプリであるCheX^※（チェクロス）を使用し、iPad上でBIMモデルを確認しながら「1.スリーブ検査・2.区画貫通記録・3.配管圧力試験・4.配管排水試験・5.その他汎用記録」の検査・試験を実施し、その記録を自動作成します。
またこれら複数の異なる検査・試験の記録を、BIMモデルと紐づけてデジタルデータとして一元的に管理することで、記録のペーパーレス管理、進捗管理が可能になりました。

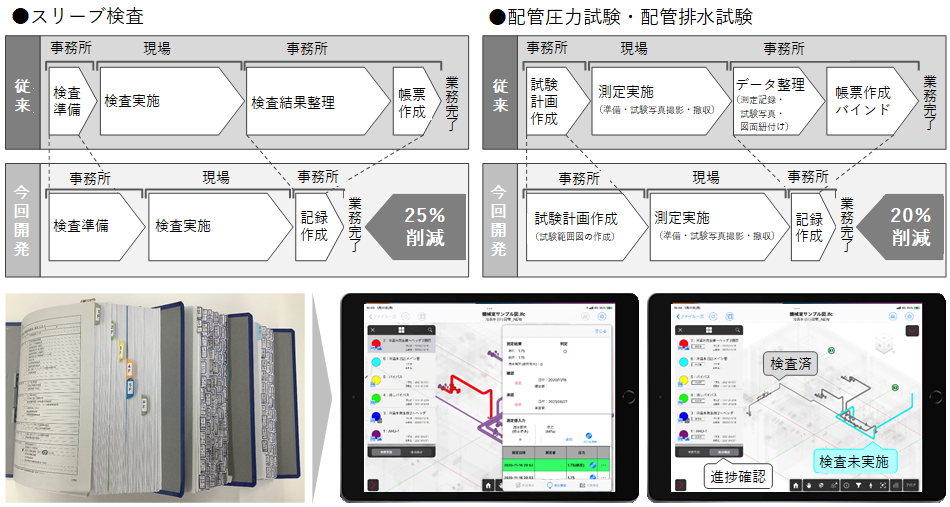

当社作業所において検査準備・試験計画作成から記録作成までの業務量全体で検証したところ、スリーブ検査では約25%、配管圧力試験と配管排水試験では約20%の業務量削減効果を確認しました。
また従来は紙で管理していた検査記録（試験データ・立会写真・試験範囲図）を、BIMを中心に一元管理することで、検査記録作成の効率化と、検査進捗の見える化による検査忘れの未然防止効果も得られることを確認しました。

BIMモデルは検査・試験用に特別に作成したBIMモデルではなく、Rebro・T-fas・Revit等で施工図用に作成したBIMモデルをIFCファイル形式で出力したものをCheXに登録することで、今回の開発手法の適用が可能になり、これまで以上に汎用的に、かつ総合建設会社・専門工事会社が使用するBIMを問わず、広く適用できるようになりました。
