紫外線LEDを採用、建物に侵入した飛来虫を捕獲する「バグキーパーLED」を開発～現行機と比較し、捕虫性能の向上、省エネルギー、省スペースを実現～

2020年10月5日
株式会社竹中工務店

竹中工務店（社長：佐々木正人）は、食品・医薬品製造施設等、特に害虫管理が求められる建物に向けて、光源にLEDを採用した飛来虫の吸引捕虫機「バグキーパーLED」（特許取得済）を開発しました。

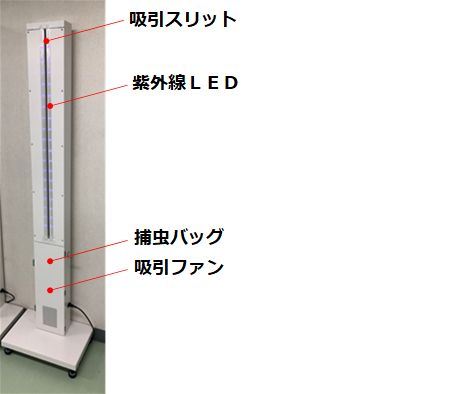

「バグキーパーLED」は、飛来虫を紫外線光源で誘引し、ファンの吸引により捕獲する吸引捕虫機です。当社は飛来虫の吸引捕虫機として、虫を誘引する光源に蛍光管を使用する「バグキーパー」を2010年6月に発売していますが、このたび開発した当捕虫機にはLEDを採用しました。
LEDの長所である、狭小かつ虫を誘引しやすい波長の紫外線を放出することで、現行機と比較して、約57％の捕虫量増加、約10％の省エネルギー化を実現しています。また、蛍光管に不可欠であった反射板等の部品が不要となったため、約2分の1の省スペース化につながり、壁掛け等、設置スタイルのバリエーションが広がりました。さらに、露出部品が少なくなったことで意匠性も向上し、食品・医薬品製造施設に加え、これまで設置の難しかった店舗やオフィスビル、美術館・博物館等への展開が期待できます。

当捕虫機は製造・販売を日本エアーテック（株）（東京都台東区）が担当します。2021年5月より販売を開始し、既存建物等へ広く展開していきます。

技術の特長、比較、効果

・捕虫性能の向上
特定波長に電力を集中させることができるLEDの特徴を生かし、虫の誘引が最も起こりやすい波長の紫外線を放射することにより、効率的に虫を誘引します。当社保有の防虫実験専用施設における性能確認実験により、捕虫量は蛍光管を使用した現行機と比較して、約57％増加となることを確認しました。
・省エネルギー
虫の誘引に不要な光を放射しないので、エネルギーの無駄を低減できます。消費電力を、現行機（39W）に比べ約10％（本機：35W）削減しました。
・省スペース

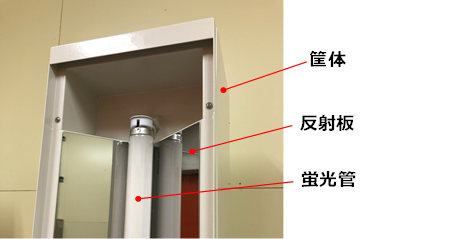

紫外線LEDの使用により、反射板等の蛍光灯に付随する部品スペースがなくなることで本体を薄型化。また、筐体が薄くなったことで壁掛け等が可能になり、設置面積の狭小化も実現しています。移動用のキャスター架台を除いた本体サイズは、幅20cm x 奥行10cm x 高さ181cmです。
・意匠性の向上
LED単体で広角放射が可能なため、蛍光灯では不可欠であった反射板が不要に。発光部分のみを表に出すことができるため、設置建物・場所のバリエーションが拡張されました。

開発の背景・課題

建物内で起きる昆虫異物混入等において、虫害の原因となる虫の多くが搬出入口等の大型の建物開口部から侵入してくるため、建物開口部における防虫対策は虫害抑制において最も重要な対策の一つです。なかでも紫外線に虫が集まる習性を利用した“ライトトラップ”と呼ばれる防虫器具は、これまで誘引光源に蛍光管が用いられていました。しかし、照明光源としてLEDの普及が進み、ライトトラップの光源である紫外線蛍光管の製造中止の可能性が高まっており、代替光源の開発が求められていました。
紫外線LEDは、早くからライトトラップ用の光源として期待されていましたが、LEDの基材が自身の紫外線放射によって劣化しやすかったり、砲弾型と呼ばれる放射角度が狭い製品が主流であったりしたことで、ライトトラップへの適用が進みませんでした。

竹中工務店の「防虫エンジニアリング」

近年製品の安全・安心に注目が集まるなかで、異物混入の原因となる建物への虫の侵入には細心の注意が必要です。当社は2001年に防虫研究の専用施設を技術研究所に設置する等、建設会社としては最も早くから施設の防虫対策に取り組んできました。
これまでIPM^※(総合的病害虫管理)の見地から、人と環境に配慮した防虫技術の開発を進め、飛来虫に有効な「バグキーパー」、歩行虫に有効な「バグバンパー」、飛来虫、歩行虫の両方に有効な「バグシールド」を開発。2017年には、「バグキーパーM」を開発し、これまで対策が困難であった排水系発生虫についてもラインアップを拡充しました。
このたびの「バグキーパーLED」の開発により、昆虫異物混入において最も重要な飛来虫への対策がさらに強化されました。今後も、当社独自のエンジニアリング技術を適切に組み合わせることで、施設の抱える課題に対して、建築的アプローチから解決策を提供します。

※IPM：薬剤の使用を極力抑え、多様な防除手段を効果的に組み合わせることによって虫の生息数を許容できる範囲に抑え、衛生的な環境を維持する管理手法。

尚、10月7日より東京ビッグサイト青海展示棟で開催されるフードファクトリー2020、11月25日より幕張メッセで開催されるインターフェックスジャパンの当社ブースにおいて、「バグキーパーLED」の詳細について説明させていただく予定です。
